Die Wasserring-Vakuumpumpe vom Typ 2BV eignet sich für das Absaugen von Gas und Wasserdampf und kann einen Absaugdruck von 33 mbar (97% Vakuum) erreichen. Wenn Transformatoröl als Arbeitsflüssigkeit verwendet wird (sogenannte Ölring-Vakuumpumpe), kann der Absaugdruck 6,7 mbar Absolutdruck (99,3% Vakuumgrad) erreichen und die Rücklaufvakuumpumpe vollständig ersetzen. Wenn die Flüssigkeitsring-Vakuumpumpe langfristig unter dem Saugdruck in der Nähe des Grenzvakuums arbeitet, sollte ein Korrosionsschutzrohr angeschlossen werden, um die Pumpe zu schützen und den Geräusch zu beseitigen. Bei Verwendung als Kompressor erreicht der Druck 0,26 MPa (Absolutdruck). Bei der Verwendung als Kompressor wird der Anstieg des Abgassdrucks zu einer Erhöhung der 2BV-Pumpenleistung führen, bei der Bestellung sollte der Abgassdruck angegeben werden, um die geeignete Motorleistung zu wählen.

Die Wasserring-Vakuumpumpe Typ 2BV ist eine neue Generation von energiesparenden Produkten, die durch ihre ausgezeichnete Leistung und zahlreiche Vorteile die gleiche Leistung der Wasserring-Vakuumpumpen der Serie SK, 2SK und der Umlaufvakuumpumpen der Serien W, WY und WL vollständig ersetzen.

2BV2-Ex, 2BV6 Serie Wasserring Vakuumpumpen / Kompressoren sind hauptsächlich zum Entsaugen von explosiven Gasen und arbeiten in einer Vielzahl von brennbaren, explosionsgefährdeten Umgebungen, ihre Leistungsparameter sind die gleichen wie die entsprechenden Modelle der 2BV2, 2BV5 Serie.

Die 2BV-Serie Edelstahlvakuumpumpen können in einer Vielzahl von Fällen mit hohen Korrosionsbeständigkeiten und hohen Reinigungsanforderungen verwendet werden. Je nach Arbeitsbedingungen 2BV-Serie Edelstahl-Vakuumpumpen alle Überfluss-Teile: Pumpenkörper, Pumpendeckel, Scheibe, Laufrad Material kann SUS304 (0Cr18Ni9), SUS316 (0Cr17Ni12Mo2), SUS316L (00Cr17Ni14Mo2) und andere Arten von Edelstahl Material, Pumpenwelle Material: 2Cr13 oder 0Cr18Ni12Mo2Ti 2BV-Typ Wasserring-Vakuumpumpe mechanische Dichtung mit importierten Produkten, Dichtung kann Fluor-Gummi oder Tetrafluorethylen.

1, 2BV-Typ Wasserring-Vakuumpumpenpumpe Koaxial-Direktverbindung-Design, Platz sparen, einfach zu installieren.
2, 2BV-Typ Wasserring-Vakuumpumpen alle mit ausländischen importierten mechanischen Dichtungen als Standardkonfiguration.
3, 2BV-Typ-Wasserring-Vakuumpumpe alle verfügen über die Schnittstelle des Korrosionsschutzrohres, wie die Arbeit unter dem Grenzdruck, das Öffnen der Schnittstelle des Korrosionsschutzrohres (oder die Verbindung mit dem Trenner) kann den Schall der Korrosion beseitigen und die Pumpe schützen.
4, Aluminium-Bronze-Laufrad ist stark, langlebig und verbessert die Korrosionsbeständigkeit der 2BV-Wasserring-Vakuumpumpe. Wenn die Überströmungsteile aus Edelstahl bestehen, können sie in anspruchsvolleren Umgebungen arbeiten.
5, einzigartiges Design der flexiblen Abluftöffnung, die keine Überkompression erzeugt, um sicherzustellen, dass die Wasserring-Vakuumpumpe des Typs 2BV in ihrem Leistungsbereich liegt.
6, alle mit Motoren der Y2-Serie, Schutzklasse IP54, IP55 (normalerweise IP44)
7, Typ 2BV Wasserring Vakuumpumpe alle NTN oder NSK-Einfuhrlager

Vakuumfilterung	(Chemikalienfilteranlagen, Chemikalienverarbeitungsanlagen, Eisenbergwerke, Bergbau, Phosphor-Düngeanlagen, Papierfabriken, Geflügelverarbeitungsanlagen, Kohlenpicker)	Dampf Recycling
		Wasserpumpe
		Kondensator Wassertank Nachfüllung
Vakuumdestillation	(Milchfabrik, Lebensmittelfabrik, Chemiefabrik, Zellstofffabrik)	Trocknen
Vakuumdesinfektion	(Krankenhaus, Klinik, Labor)	Holzbearbeitung / Trocknung
Extrusionsformung	(Kunststoffindustrie)	Medizin / Labor Vakuum
Formgebung	(Herstellung von Kunststoffen, Polyethylen, Gummi, Reifen usw.)	Lösungsmittelrückgewinnung
Tränkung	(Lebensmittelverarbeitung, Holzverarbeitung, Textilfabrik, Sperrfächerfabrik, Herstellung von Stromstängen usw.)	Bodenreinigung
		Vakuumverpackung
Flüssigkeitsentgassung	(Lebensmittelverarbeitung, Wasserweichung, Abfüllfabrik)	Extrahieren
Druckluftregeneration	(Zellstoff, Stahl, Automobil, Glas, Chemie)	Herstellung von Leder
Lebensmittelverarbeitung	(Nahrungsmittelfabrik, Milchfabrik)	Dosen

Arbeitsprinzip der Wasserring-Vakuumpumpe der Serie 2BV

2BV-Typ-Wasserring-Vakuumpumpe wie oben gezeigt, ist das Schaufelrad 3 exzentrisch im Pumpenkörper installiert, beim Start wird eine gewisse Höhe an Wasser in die Pumpe eingespritzt, so dass, wenn das Schaufelrad 3 sich dreht, das Wasser durch Zentrifugalkraft wirkt und in der Pumpeninnenwand einen drehenden Wasserring 1 bildet, schneidet die untere Oberfläche des Wasserrings mit der Nabe, dreht sich entlang der Pfeilrichtung, in der ersten Hälfte des Drehprozesses wird die Oberfläche des Wasserrings der Wasserring der 2BV-Typ-Wasserring-Vakuumpumpe allmählich von der Nabe getrennt, so dass der geschlossene Raum zwischen den Schaufelradblättern und dem Wasserring entsteht, mit der Drehung des Schaufelrades wird der Raum allmählich erweitert, der Raumgasdruck verringert, das Gas wird von der Scheibe-Saugm In der zweiten Hälfte der Umdrehung nähert sich die Oberfläche des Wasserrings allmählich der Nabe, der Raum zwischen den Schaufeln verringert sich allmählich, der Raumgasdruck erhöht sich, wenn der Druck höher als der Abgasöffnung ist, wird das Gas zwischen den Schaufeln aus der Scheibenabgasöffnung abgegeben. So dreht sich das Schaufelrad jede Woche, saugt der Raum zwischen den Schaufeln das Abgas einmal, viele Räume arbeiten ständig, und die Wasserring-Vakuumpumpe vom Typ 2BV saugt oder drückt das Gas kontinuierlich.

2BV-Typ Wasserring Vakuumpumpe Weil während des Arbeitsprozesses, die Arbeit Wärme erzeugt, wird der Arbeitswasserring heiß, während ein Teil des Wassers und des Gases zusammen ausgeschlossen wird, muss die Pumpe im Arbeitsprozess ständig mit Wasser versorgt werden, um das verbrauchte Wasser in der Pumpe zu kühlen und zu ergänzen, um die Arbeitsanforderungen der Pumpe zu erfüllen.

Wenn das von der Wasserring-Vakuumpumpe des Typs 2BV abgegebene Gas nicht mehr verwendet wird, wird der Gas-Wassertrenner an der Abgasöffnung der Wasserring-Vakuumpumpe des Typs 2BV angeschlossen, nachdem das Abgas und ein Teil des mitgenommenen Wassers in den Gas-Wassertrenner abgegeben sind, wird das Gas vom Abgasrohr abgegeben und das zurückgelassene Wasser wird durch das Rücklaufrohr in die Pumpe weiterverwendet. Mit der Verlängerung der Arbeitszeit steigt die Arbeitswassertemperatur kontinuierlich an, wobei Kaltwasser aus der Wasserversorgungsleitung zur Senkung der Arbeitswassertemperatur benötigt wird, um sicherzustellen, dass die Pumpe die erforderlichen technischen Anforderungen und Leistungsindikatoren erfüllen kann.

Wenn die 2BV-Wasserring-Vakuumpumpe als Kompressor verwendet wird, ist die Pumpenaufgassöffnung mit einem Gas-Wasser-Trenner verbunden, die Gas-Wasser-Mischung wird automatisch aufgeteilt, nachdem sie in den Gas-Wasser-Trenner gelangt, und das Gas wird vom Abgasrohr in das gewünschte System geleitet, während das Arbeitswasser durch den Trenner in die 2BV-Wasserring-Vakuumpumpe gelangt. Wenn das Druckgas komprimiert wird, ist das Arbeitswasser sehr leicht zu heißen, das Wasser wird von der Pumpenausgangsöffnung abgegeben, die Temperatur wird sich höher ändern, das Wasser muss durch die Wasserversorgungsleitung kontinuierlich kaltes Wasser versorgt werden. um das abgegebene Wasser zu ergänzen und gleichzeitig die Kühlungswirkung zu spielen, so dass die Arbeitswassertemperatur nicht zu hoch ist, um die Kompressorleistung zu gewährleisten, die technischen Indikatoren zu erreichen und die Prozessanforderungen zu erfüllen.

2BV2-060/061/070/071 Wasserring Vakuumpumpe Strukturdiagramm
1. Pumpendeckel 2. Gartenplatte 3. Flachschlüssel 4. Laufrad 5. Mechanische Dichtung 6. Pumpenkörper 7. Elektromotor

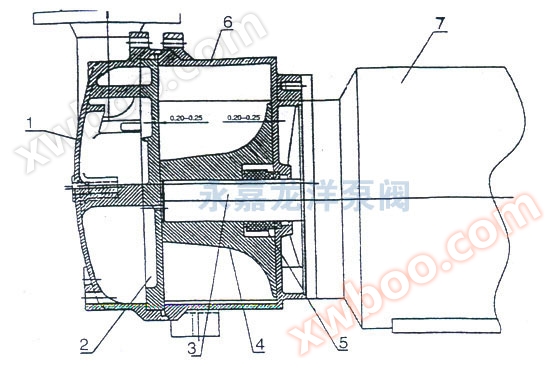

2BV5-110/111/121/131/161 Wasserring Vakuumpumpe
1. Pumpendeckel 2. Gartenplatte 3. Flachschlüssel 4. Laufrad 5. Mechanische Dichtung 6. Pumpenkörper 7. Elektromotor

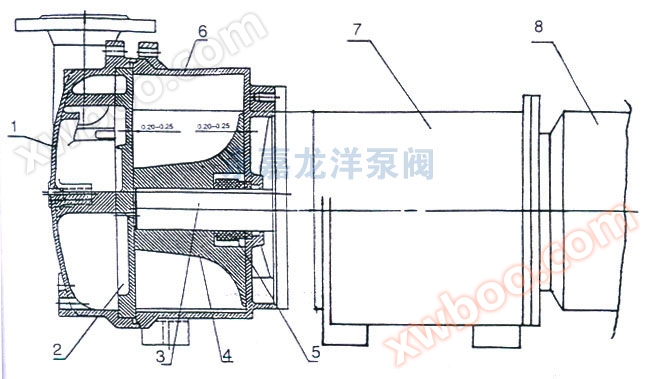

2BV6-110/111/121/131/161 Wasserring Vakuumpumpe Strukturdiagramm
1. Pumpendeckel 2. Gartenplatte 3. Flachschlüssel 4. Laufrad 5. Mechanische Dichtung 6. Pumpenkörper 7. Elektromotor

Die 2BV-Vakuumpumpe besteht aus Komponenten wie Pumpendeckel, Pumpenkörper, Scheibe, Laufrad, mechanische Dichtung und Elektromotor. Das Saugrohr ist mit dem Pumpenhohl verbunden, indem das Saugrohr und das Abgasloch auf dem Pumpendeckel montiert sind, die Achse ist ekszentrisch im Pumpenkörper montiert, das Schaltrad ist mit einem Flachknopf an der Achse befestigt, der Teilspalt der beiden Endflächen der 2BV-Vakuumpumpe wird durch das Padden zwischen dem Pumpenkörper und dem Padden angepasst, der Spalt zwischen dem Schaltrad und dem Padden auf dem Pumpendeckel wird durch das Padden zwischen dem Padden und dem Pumpenkörper angepasst, und der Spalt zwischen den beiden Endflächen des Schaltrades und dem Padden auf dem Pumpendeckel bestimmt die Größe des Verlustes von Gas und seinen Grenzdruck im Pumpenhohl vom

Die Dichtung der 2BV-Vakuumpumpe erfolgt durch eine mechanische Dichtung, die zwischen dem Laufrad und dem Pumpenkörper installiert ist. Der Spalt zwischen dem Laufrad und dem Pumpenkörper wird mechanisch abgedichtet. Auf dem 2BV-Vakuumpumpendeckel ist ein Parkplatz installiert, der mit Saug-, Abgasslöchern und flexiblen Abgassblättern ausgestattet ist. Die Rolle des flexiblen Ventils ist, wenn der Gasdruck zwischen den Schaltblättern den Abgassdruck erreicht, wird das Gas vor der Abgassöffnung abgegeben, um den Stromverbrauch aufgrund des zu hohen Gasdrucks zu verringern und somit den Verbrauch zu verringern.

Modell	Luftmenge (m³/min)	Endvakuum (Mpa)	Motorleistung (kw)	Pumpengeschwindigkeit (r.p.m)	Arbeitsflüssigkeitsstrom (L/min)	Lärm (A)	Gewicht (kg)
2BV2060	0.45	0.097	0.81	2880	2	62	37
2BV2061	0.86	0.097	1.45	2880	2	65	41
2BV2070	1.33	0.097	2.35	2850	2.5	66	66
2BV2071	1.83	0.097	3.85	2860	4.2	72	85
2BV5110	2.75	0.097	4	1450	6.7	63	120
2BV5111	3.83	0.097	5.5	1450	8.3	68	150
2BV5121	4.66	0.097	7.5	1450	10	69	210
2BV5131	6.66	0.097	11	1430	15	73	280
2BV5161	8.33	0.097	15	970	20	74	390

2BV-Serie Wasserring Vakuumpumpen Leistungskurve

2BV2 Wasserring Vakuumpumpe

Modell	Ein	B	B1	E	H1	H2	H3	H4	H6	M
2BV2060	455	186	140	100	90	118	126	195	37.5	244
2BV2061	476	186	140	100	90	118	126	195	37.5	263
2BV2070	545	223	160	140	100	128	146	222	33	280
2BV2071	566	223	190	140	112	140	158	234	45	309
Modell	P3	R	S2	W1	W2	W3	d	N3.0	N4.2	N8,7
2BV2060	180	217	φ10	110	25.5	21	G1'	G3/8'	G1/4'	G3/8'
2BV2061	180	236	φ10	110	25.5	21	G1'	G3/8'	G1/4'	G3/8'
2BV2070	203	252	φ12	110	33	27	G11/2'	G3/8'	G1/4'	G3/8'
2BV2071	225	278	φ12	110	33	27	G11/2'	G3/8'	G1/4'	G3/8'

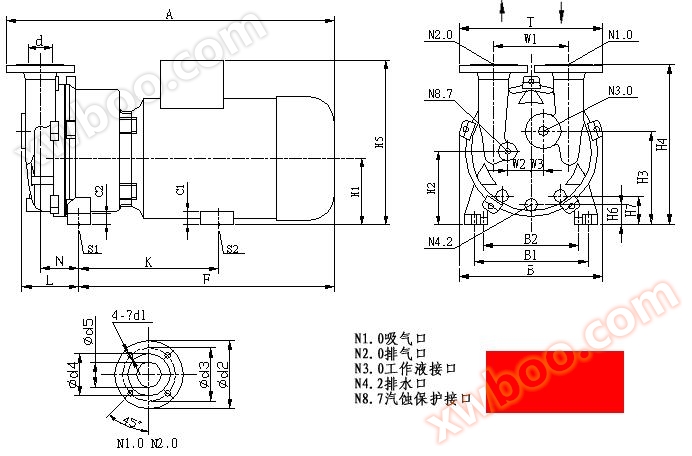

2BV5 Wasserring Vakuumpumpe

Modell	Ein	B	B1	B2	C1	C2	H1	H2	H3	H4
2BV5110	637	325	255	190	41	26	140	156	202	361
2BV5111	679	325	265	216	36	26	150	166	212	371
2BV5121	771	347	265	216	36	26	150	167	217	385
2BV5131	852	377	300	254	35	30	175	194	249	427
2BV5161	1044	479	370	279	30	30	210	225	303	521
Modell	H6	H7	K	L	F	N	S1	S2	T	d1
2BV5110	38	57	342	130	464	92	φ12	φ12	340	19
2BV5111	48	68	348	130	500	92	φ12	φ12	340	19
2BV5121	39	60	430	147	584	97	φ12	φ12	381.5	19
2BV5131	53	76	477.5	147	658.5	103	φ15	φ15	381.5	19
2BV5161	51	80	555	201	808	138	φ15	φ15	450	22
Modell	d3	d4	d5	W1	W2	W3	d	N3.0	N4.2	N8,7
2BV5110	123	97	52	180	52	27	DN50	G3/4'	G3/8'	G3/8'
2BV5111	123	97	52	180	52	27	DN50	G3/4'	G3/8'	G3/8'
2BV5121	142	113	66.5	200	57	29	DN65	G3/4'	G3/8'	G3/8'
2BV5131	142	113	66.5	200	57	29	DN65	G3/4'	G3/8'	G3/8'
2BV5161	156	130	80	250	81	41	DN80	G3/4'	G3/8'	G3/8'

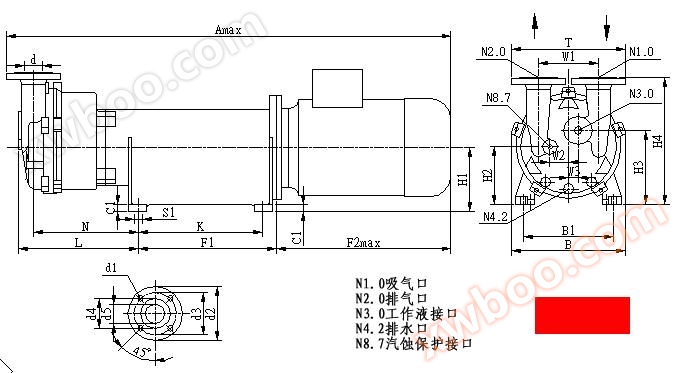

2BV6 Wasserring Vakuumpumpe

Modell	Amax	B	B1	C1	der F1	F2max	H1	H2	H3	H4	K	L	N
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357
2BV6161	1625	479	370	26	461	640	215	230	310	526	414	480	416
Modell	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8,7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4'	G3/8'	G3/8'
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4'	G3/8'	G3/8'
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4'	G3/8'	G3/8'
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4'	G3/8'	G3/8'
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4'	G3/8'	G3/8'

1. Installation der Pumpe:

Die Montagefläche von Vakuumpumpen und Kompressoren muss bei der Montage horizontal und fest durch die Bohrung in der unteren Ecke montiert werden. Um zu verhindern, dass Schweißschlag bei der Installation in die Vakuumpumpe gelangt, sollte bei der Installation

2. Installation des Wassertrenners

Der Gas-Wasser-Trenner kann direkt an der Abluftöffnung der Vakuumpumpe montiert und mit Schrauben fest befestigt werden. Der Gas-Wasser-Trenner hat eine Rohrleitung mit der Pumpe verbunden, wodurch die erforderliche Menge an Wasser für die Arbeit der Pumpe versorgt wird, das übrige Arbeitswasser wird von der Wasserversorgungsleitung versorgt, und die Wasserversorgungsgröße wird durch das Ventil auf der Rohrleitung geregelt. Die Einluftleitung der Vakuumpumpe oder des Kompressors sollte mit einem Umkehrventil versehen sein, um zu verhindern, dass das Wasser in der Vakuumpumpe oder dem Kompressor beim Parken unter Druck auf das Abgasrohr zurückkehrt.

2BV-Wasserring-Vakuumpumpen Start und Parken
Vor dem Start des langen Parks muss das Lüfterrad gedreht werden, um zu bestätigen, ob die Wasserring-Vakuumpumpe Typ 2BV feststeckt.
Typ 2BV Wasserring Vakuumpumpe Starttechnik in der folgenden Reihenfolge:
1. Schließen Sie das Einlassventil;
2. Öffnen Sie das Abluftventil;
3, eine kleine Menge Wasser in die Pumpe, mit dem Wasserverbrauch in der Tabelle der technischen Indikatoren als Referenz;
4. Motor einschalten;
5, das Einlassventil öffnen;
Anpassung der Wasserversorgung, um kleine Mengen Wasser zu verbrauchen, um die technischen Indikatoren der Pumpe zu gewährleisten.
2BV-Typ Wasserring Vakuumpumpe Parkreihenfolge in der folgenden Reihenfolge:
1. Schließen Sie das Einlassventil;
Schalten Sie den Motor aus und stoppen Sie gleichzeitig die Wasserversorgung.
3. Lassen Sie das übrige Wasser in der Pumpe frei.
Wartung der Wasserring-Vakuumpumpe Typ 2BV
1, um zu vermeiden, dass das Laufrad, der Pumpenkörper oder das Hauptlaufrad verschleißt, können die Staubpartikel des Gases und der Arbeitsflüssigkeit durch die Spülöffnung im unteren Teil der Pumpe abgespült werden.
2. Wenn Sie eine harte Arbeitsflüssigkeit verwenden, müssen Sie die Pumpe durch weiche Worte oder in einem bestimmten Zyklus mit einer Lösung reinigen.
3, das Lager des normalen Betriebs des Motors ist 15 ° C ~ 20 ° C höher als die Umgebungstemperatur, nicht mehr als 55 ° C ~ 60 ° C erlaubt, sollte das Lager des normalen Betriebs 1-2 Mal im Jahr mit Öl versehen werden, das Lager mindestens einmal im Jahr waschen und das Schmieröl vollständig ersetzen.
4, die mechanische Dichtung, die Leckage erscheint, sollte die Bewegung der mechanischen Dichtung überprüfen, ob der Stillkreis beschädigt ist oder der Dichtring veraltet ist, wenn die oben genannten Fälle auftreten, müssen neue Teile ersetzt werden.
