Intelligenter Verkehrslehrer Sandplatte

Sandplatte Präsentation:

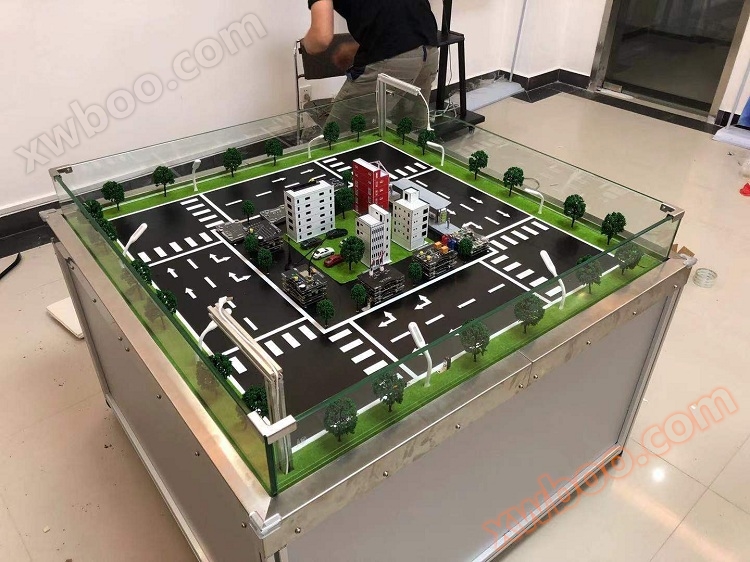

Intelligenter VerkehrLehrplan Sandplatte istPrototyp für den städtischen Straßenverkehr und den GemeindegeschäftÜbertragungNetzwerk,Einzelmaschine,RFIDRFID-ErkennungSensoren und Controller, KI,ElektrizitätMagnetische NavigationFahren、intelligente Stimme,Technologien wie Cloud Computing, basierend auf Sensorik und Steuerung, drahtlose Netzwerke,RFID,IntelligenzKleine AusbildungAutoUnd intelligent.Geräte wie Gateways，UmsetzungIntelligenter Verkehr.Kontrolle und Management, um den Schülern vertraut zu machenIntelligenter VerkehrSystembezogene Projektentwicklungmit der Anwendung.

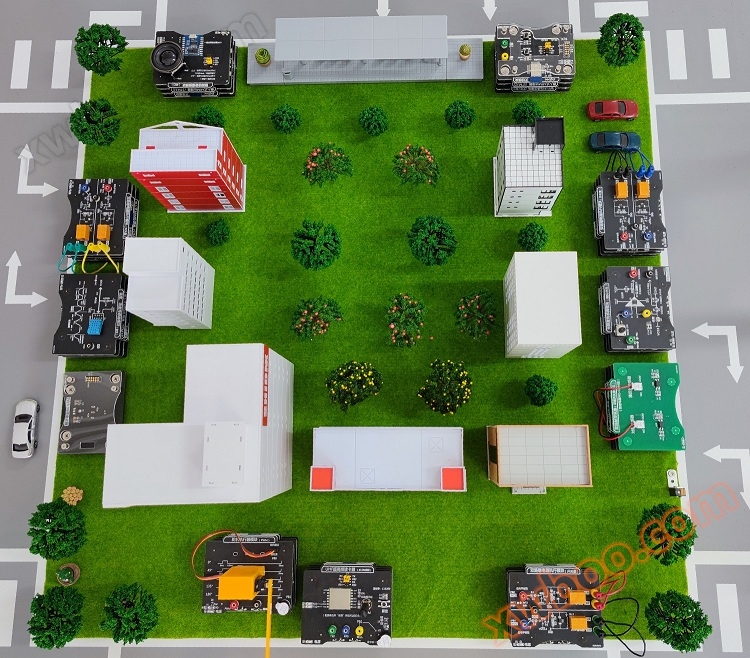

Intelligenter VerkehrSandplatteDas Modell liefert den jeweiligen Systemen entsprechende Szenarien, in denen Sensoren und Aktoren mit entsprechenden Funktionen ausgestattet sind，Sensoren erfassen Informationen über ZigBeeÜbertragung durchführen，undSteuerung der Reaktion des entsprechenden Aktors，Macht WeisheitStadt、autonomes Fahren,Fahrzeugverfolgung, ETC-Steuerung, städtische Umweltüberwachung, IntelligenzStraßenleuchtenStädtische Lichtsteuerung, Verkehrslampenanweisung, IoT-Anwendungen, IoT-Trainings-Smart-Cars, intelligente Gateways, IoT-Cloud-Server und andere Systeme verschmelzen sich zusammen, um einen kompletten Satz zu bilden.Intelligentes Verkehrsmodell.

1. Intelligentes Auto

Intelligentes Trainingswagen mit STM32-Hochleistungsprozessor, das Auto verfügt über vier verschiedene Sport-Kits, die Infrarot-Suche, elektromagnetische Suche, Infrarot-Hindernis-Vermeidung und Fernbedienungsfunktion erreichen können. Unterstützung für die Verbindung von Magnetsaugebausteinen, verschiedene Trainingsfunktionen können mit verschiedenen Modulen kombiniert werden. Das Auto ist auch integriertRFID-RFID-Erkennungsmodule, ZigBee-Kommunikationsmodule, Hochfrequenzkarten und Kennzeichenkarten bieten offenen Quellcode und experimentelle Routinen.

2. Intelligente Gateways und drahtlose Übertragungssysteme

Das intelligente Gateway nutzt ZigBee und WiFi-Dual-Gateways, die gesamte Grundlage des Systems nutzt ZigBee-Technologie für die drahtlose Übertragung, wobei das ZigBee-Gateway für die Verbindung mit dem Lokalnetz verantwortlich ist, während das WiFi-Gateway für die Übertragung der erfassten Sensorinformationen an die Cloud-Plattform verantwortlich ist, um die Cloud-Anzeige und -Steuerung zu realisieren;

3. Bus-Sprachübertragungssystem

Mit dem intelligenten Sprachübertragungsmodul und dem 125k-Niedrigfrequenzleser, wenn das Auto mit dem eingebauten 125k-Kartenleser vorbeigeht und auf die vorgegebene Niedrigfrequenzkarte neben der Bushaltestelle gelesen wird, erkennt das Auto die Kartendaten, überträgt die Befehle der Bushaltestelle über das ZigBee-Netzwerk an das Sprachübertragungsmodul, zu diesem Zeitpunkt stoppt das Auto und sendet die Information zur Station, nach der Verzögerung sendet das Auto die Startinformationen, das Auto startet automatisch, um die analoge Bushaltestelle und den automatischen Start zu erreichen.

4. Intelligentes Straßenbeleuchtungssystem

Das intelligente Straßenlampensystem besteht hauptsächlich aus analogen Straßenlampen, Relais-Controllern und Niederfrequenzkartenlesern, jede Straßenlampe ist mit dem Relais verbunden, der kleine Wagen erkennt die vorgegebene Niederfrequenzkarte unter der Straße, und sendet über das ZigBee-drahtlose Sensornetz die Befehle, das Relais einzuschalten und auszuschalten, verbindet das Relais zum automatischen Einschalten der Straßenlampe, um intelligente Straßenlampen zu realisieren, das heißt, welche Straße das Auto geht, welche Straße die Straßenlampe leuchtet, um Energie zu sparen;

5. Stadtbeleuchtungssystem

Das Stadtbeleuchtungssystem besteht aus Lichtlichtsensoren, Relaisaktivatoren und eingebauten LED-Leuchten im Gebäude, wenn die Umgebungshelligkeit reduziert ist und die vorgegebenen Schwellenwerte erreicht haben, wird die Gebäudeleuchte automatisch ausgeleuchtet und die Gebäudeleuchte wird automatisch ausgelöscht, nachdem die Helligkeit wieder normal ist;

6. Verkehrssignalsystem

Das Verkehrssignalsystem besteht aus dem Rotlichtmodul, dem Infrarotreflexionsmodul und dem diffusen Reflexionsmodul, durch die Koordination von Sensoren und Verkehrssignalen, um das Auto automatisch zu starten und Fußgänger zu vermeiden, wenn das Auto an der Rotlichtkreuzung eintritt und den Sensor auslöste, sendet das Rotlichtmodul den Status des Lichts über das ZigBee-Netzwerk an das Auto, nachdem das Auto die Informationen empfangen hat, führt die entsprechende Aktion durch.

ETC Nichtparkgebührensystem

ETC ohne ParkgebührBestehend aus dem Hochfrequenzkartenleser 915M und dem Ruderaktivator, erkennt der Hochfrequenzkartenleser 915M die voreingestellte Hochfrequenzkarte des kleinen Autos, wenn das Auto in den ETC-Eingang eintritt, und überträgt die Befehle, das Tor zu öffnen, über das ZigBee-Netzwerk an den Ruderaktivator, der automatische Hebe durch den Ruderaktivator abgeschlossen wird, bis das Auto erkannt wird und das Tor automatisch geschlossen wird;

8. Urbane Umweltwahrnehmungssysteme

Das städtische Umweltwahrnehmungssystem besteht aus mehreren Umweltwahrnehmungssensoren, einschließlich: Lufttemperatur und Luftfeuchtigkeit, Kohlendioxidkonzentration, Licht, Regen und Schnee, Windgeschwindigkeit usw. Der Sensor unterstützt das drahtlose ZigBee-Modul, um zu vernetzen, und die Umweltsensordaten über das WiFi-Gateway in die Cloud hochzuladen, um die Cloud-Erfassung zu realisieren;

Sicherheitssysteme für Stadtbewohner

Das städtische Sicherheitssystem besteht aus einer Vielzahl von Alarmen, darunter: menschlicher Infrarot-Alarm, Rauchalarm, Flammenalrm, Infrarot-Schießalarm usw., der Alarm unterstützt das drahtlose Modul ZigBee für das Netzwerk und die Umweltsensordaten über das WiFi-Gateway in die Cloud hochladen, um die Cloud-Erfassung zu realisieren;

10. KI-Kennzeichenerkennungssystem

Das KI-Kennzeichenerkennungssystem verwendet hauptsächlich die KI-Kamera-Erkennungstechnologie, bietet ein unterstützendes Kameramodul und ein Bildschirmmodul, das sowohl Kennzeichen als auch Objekte erkennen kann, durch die Erkennung der Kennzeichen von Kleinwagen, den Vergleich von Datenbankdaten, die Echtzeit-Anzeige der erfassten Kennzeichennummerinformationen, kann auch die relevante Entwicklung von Python selbst durchführen, um verschiedene Anwendungsfunktionen zu realisieren;

11. Fahrzeugpositionssystem

Unter der Sandplatte Straße, mehrere niederfrequente Karten vorgegeben, durch das Auto auf der Sandplatte laufen, das Auto auf der niederfrequenten Kartenleser lesen jede Karte, durch die ID jeder Karte unterschiedlich, die Lage des kleinen Autos an verschiedenen Orten zu erreichen, das gesamte System ist über das ZigBee-Netzwerk für die Datenübertragung, die Lage des kleinen Autos an die obere Maschine Software-Seite zu senden, um die Software-Animation mit der Fahrbahn des kleinen Autos zu synchronisieren, während die Software auch die Funktion hat, das Licht und den Status der Straßenlampe anzuzeigen;

Konfigurationsliste:

Ausbildungsprogramme:
