Eigenschaften:

● Messung: Dreiphasenspannung, Leitungsspannung, Strom, Gesamtleistung, Gesamtleistung, Gesamtleistungsfaktor, Gesamtleistung, Aktivleistung, Inaktivleistung
● Anzeige: LED-Digital-Tube-Anzeige oder STN-Blau-Bildschirm, breiter Blickwinkel, hohe Qualität, hohe Auflösung LCD-LCD-Anzeige, hohe Sichtbarkeit.
Kommunikation: 1-Wege RS485 Kommunikation, MODBUS-RTU-Protokoll.
Ausgang: 2 elektrische Impulsausgänge (Impulskonstante 5000imp / kwh)
● Erweiterung: Das Signal kann direkt vom Spannung- und Stromtauscher eingegeben werden, und die Eingangsparameter können vor Ort programmiert werden.

Übersicht:

Ein Multifunktionsleistungsmessgerät ist ein Multifunktionsleistungsmessgerät mit Funktionen wie programmierbarer Messung, Anzeige, digitaler Kommunikation und elektrischer Impulsausgabe, um die Leistungsmessung durchzuführen. Elektrische Messung, Datenanzeige, Erfassung und Übertragung ermöglicht die hohe Präzision der allgemein verwendeten elektrischen Parameter in dreiphasigen Netzsystemen: Dreiphasenspannung, Strom, aktive Leistung, inaktive Leistung, optische Leistung, Leistungsfaktor, Netzfrequenz, aktive Energie, inaktive Energie und verfügt über Kommunikationsschnittstellen und elektrische Impulsausgänge. Das Standardprotokoll RS485 MODBUS-RTU ermöglicht die LED/LCD-Live-Anzeige und die digitale RS485-Fernkommunikation.

Technische Indikatoren:

Leistung	Parameter
Verlieren Einen Testen Menge Anzeigen Zeige	Spannung	Netzwerk	Dreifase drei Linien, dreifase vier Linien
		Bewertungswert	AC380V / 220V (andere Spezifikationen, bitte bei der Bestellung angeben)
		Überlastung	Überlastung: 1,2x Moment: 10x / 10s
		Stromverbrauch	1VA (pro Phase)
		Impedanz	＞500KΩ
		Genauigkeit	RMS-Messung, Genauigkeitsklasse 0,5
	Strom	Bewertungswert	AC5A (weitere Spezifikationen, bitte bei der Bestellung angeben)
		Überlastung	Überlastung: 1,2x Moment: 10x / 10s
		Stromverbrauch	0,4 VA (pro Phase)
		Impedanz	＞2MΩ
		Genauigkeit	RMS-Messung, Genauigkeitsklasse 0,5
	Frequenz	Auflösung	0.1HZ
		Messbereich	45~65HZ
	Leistung	Genauigkeit	Wirkliche Genauigkeit 1,0, nicht wirkliche Genauigkeit 1,5
	Elektrische Energie	Genauigkeit	Vier Quadrante Messung, aktive Genauigkeit 1,0, inaktive Genauigkeit 1,5
Stromversorgung	Arbeitsbereich		AC/DC85~270V
	Stromverbrauch		≤5VA
Ausgabe	Digitale Schnittstellen		RS485 und Modbus-RTU
	Impulsausgang		2 elektrische Impulsausgänge, Impulskonstante: 5000imp / kwh
Umwelt	Arbeitsumgebung		-10~55℃
	Speicherumgebung		-20~75℃
Sicherheit	Druckbeständigkeit		Eingang / Leistung > 2kV, Eingang / Ausgang > 2kV, Leistung / Ausgang > 1kV
	Isolierung		Eingang, Ausgang und Stromversorgung > 50MΩ
Elektrische Messbereich			Aktive und passive Elektrizität Messparadigm 0 ~ Mwh Überschreitende Elektrizität zählt von 0

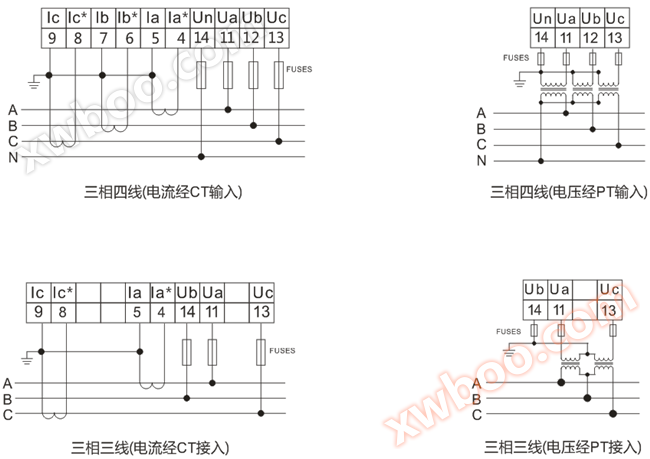

Verkabelung:

Zusätzliche Funktionen:

Bestellmöglichkeiten:

Bitte geben Sie bei der Unterzeichnung des Vertrags die Eingangssignale des Produktmodells, die Verkabelungsmethode und andere Informationen ausführlich an. Diese Serie ist standardmäßig mit einer Werkseinstellung ausgestattet. Wenn der Kunde besondere Anforderungen hat, geben Sie dies bitte unter anderen Artikeln an.
Modell: YN194E-9SY (Multifunktionsleistungsmessgerät)
Eingang: AC380V / 220V, 5A
Stromnetz: 3-Phasen-4-Leiter
Kommunikationsschnittstelle: RS485/MODBUS-RTU
