Produktübersicht

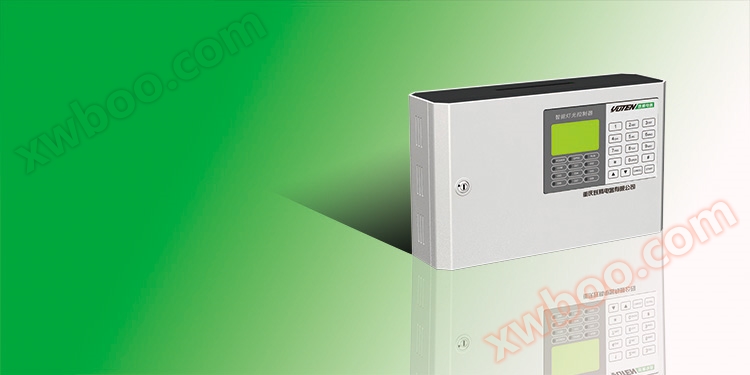

YTRS-N-Serie intelligente Straßenlampe Management-Controller ist eine Sammlung von Straßenlampe Management und Straßenlampe Steuerung in einem (im Folgenden als Management-Controller bezeichnet), Management-Controller und eine Vielzahl von Funktionen mit einem, umfasst die Leistungsparameter-Management, Zeitreihensteuerung, Szene-Management, Steuerung der Ausgabe, Datenaufzeichnung und Analyse, Fehlerüberwachung und zentrale Steuerung und andere Funktionen, durch verschiedene Mittel, um das Management-Niveau der Straßenlampe zu verbessern, um den wirtschaftlichen Betrieb, den stabilen Betrieb und den sicheren Betrieb der Straßenlampe zu gewährleisten.

YTRS-N-Serie intelligente Straßenleuchte Management Controller, mit einer neuen Art von Embedded-Computer-Technologie, durch verschiedene Arten von Sensoren, Detektoren, Steuermodul und Kommunikationsmodul, als Eingangsdetektion und Ausgangssteuerung des Embedded-Computers, so dass die gesamte Verwaltung und Steuerung der Straßenleuchte und andere Funktionen.

Spezifikationen und Modelle

Beschreibung:

Basistyp: mit Teilzeitsteuerung, Szenensteuerung, keine untere Kommunikationsschnittstelle (Funktion der unteren Kommunikationsschnittstelle siehe Zusammensetzungsdiagramm)

Erweitert: Neben den grundlegenden Funktionen verfügt es über eine elektrische Parameteraufnahme und einen unteren Kommunikationsschluss

Hauptfunktionen und Merkmale

Voreinstellt 4 Sätze von Zeitreihensteuerung für mehrere Szenenanwendungsmodi.

Ein integrierter Multi-Scene-Modus ermöglicht es dem Benutzer, schnell zu wählen und gleichzeitig einen neuen Szenenmodus zu bearbeiten und zu erstellen.

Unterstützt die Netzwerkfunktion zur Schulzeit und die Mittagszeitssteuerung, um die Eins- und Ausschaltzeiten der Straßenlampen dynamisch an Sonnenaufgang und Sonnenuntergang anzupassen, um Strom zu maximieren.

Der Controller verfügt über einen Lichtsensor, der die Lichtintensität in Echtzeit messen kann und die Straßenlampe je nach Lichtverhältnis vor Ort einschalten oder ausschalten kann.

Mit der Funktion der Erfassung von elektrischen Parametern erfasst man dreiphasigen Strom, Spannung, Leistung, Leistungsfaktor, Stromenergie und andere Netzparameter, um den stabilen Betrieb der Straßenlampe zu gewährleisten, um Schäden an der Beleuchtung durch Überspannung, Unterspannung, niedrigen Leistungsfaktor oder Harmonie zu verhindern und gleichzeitig Grunddaten für Energiespargeräte bereitzustellen.

Mit überschüssiger Stromaffang überwachen Sie die Leckageparameter jedes Ausgangskabels, um den Betrieb der Geräte und die persönliche Sicherheit zu gewährleisten.

Fernsteuerung, Fernsteuerung des Straßenlampenschalts, des Szenenmodus, der Schaltzeit und der Übertragung von Betriebsparametern über das Kommunikationsnetz an den Controller.

Die Fernüberwachung, die Überwachung des Betriebszustands der Beleuchtung, der elektrischen Parameter, der Alarminformationen und der Daten, die der Controller überwachen kann, können aus der Ferne überwacht werden.

Der Controller kann direkt an das verteilte Schaltmodul angeschlossen werden, um jeden Schalter zu steuern, den Betriebszustand jedes einzelnen zu überwachen, Fehler rechtzeitig zu erkennen und die Personalkosten zu reduzieren.

Betriebs-Aufzeichnung, kann vor Ort den Betriebszustand des Straßenlampensystems, Fehleraufzeichnung, Fehlergefahr usw. abfragen.

Der Controller verfügt über eine Vielzahl von Kommunikationsmethoden wie RS485, GRPS, Stromträger, ZigBee-drahtlose Kommunikation und Funkstationen und kann bequem mit dem tenRSE-Straßenlampenmanagementsystem verbunden werden, um zentrale Verwaltung, Steuerung, Prüfung und Analyse zu ermöglichen und die Arbeitskosten erheblich zu senken.

Der Manager verfügt über eine Vielzahl von Schutz- und Alarmfunktionen. Er überwacht in Echtzeit Überspannungen, Unterspannungen, Überströmungen, Leckagen, Dreiphasenungleichgewichte, Übertemperaturen und Alarme vor Ort oder aus der Ferne, wenn Betriebssicherheitsrisiken auftreten, zwingt den Betrieb der Geräte, wenn die Einstellungen es zulassen, um Geräteschäden zu verhindern und die Sicherheit des Personals zu gewährleisten.

Mehrere Steuermodi, der Controller verfügt über eine 12-Wege-Ausgangssteuerungsschnittstelle, die auf direkte, lange Nacht und Mitternacht, Gruppierung, unabhängige Steuerung und andere verschiedene Modi eingestellt werden kann.

Der Controller verfügt über einen 7-Zoll-Touch-TFT-Farbbildschirm, ein freundliches Design für die Mensch-Computer-Interaktion, einfache Bedienung und einfache Bedienung.

Systemzusammensetzung und Anwendung

Beschreibung der Systemzusammensetzung

Die interne Zusammensetzung des Managementcontrollers zeigt die Zusammensetzung der YTRS-N-Serie.

Zentralisiertes Verwaltungszentrum, die Abbildung zeigt, dass die Controller der YTRS-N-Serie über 3 Kommunikationsmethoden mit dem zentralisierten Verwaltungszentrum interagieren können, die Messdaten vor Ort werden über ein Kommunikationsnetzwerk an das Verwaltungszentrum übertragen, und die Steuerbefehle des Verwaltungszentrums werden über ein Kommunikationsnetzwerk an den Controller übertragen.

Anwendungsschema

Anwendungsschema 1: zeigt den Schalter der Straßenlampe durch die Schaltvolumenausgang durch die direkte Steuerung des Schaltschranks-Innenkontaktors zu realisieren, durch die interne Einstellung des Reglers kann die Straßenlampe in mehreren Anwendungsszenarien arbeiten und gleichzeitig das Anwendungsmodus der Langnachtleuchte und der Mitternachtsleuchte definieren können. Die Abbildung zeigt auch die Messung des Reststroms an jedem Ausgang, der die Messdaten über einen externen Bus in den Controller überträgt und von dem Controller verarbeitet.

Anwendungsschema 2: Zeigt, dass die Regler der YTRS-N-Serie über die RS485-Schnittstelle mit dem YTDS-Steuermodul verbunden sind, um die Messung und Steuerung jeder Lampe zu ermöglichen. Durch die Einstellung der Steuerung können mehrere Steuermodi realisiert werden und gleichzeitig der Betriebszustand jeder Lampe gemessen werden.

Anwendungsschema 3: zeigt, dass die Steuerung der YTRS-N-Serie über die drahtlose Kommunikation von ZigBee mit dem YTDS-Steuermodul verbunden ist, um die Messung und Steuerung jeder Lampe zu erreichen. Durch die Einstellung der Steuerung können mehrere Steuermodi erreicht werden und gleichzeitig der Arbeitszustand jeder Lampe gemessen werden.

Die Regelung der YTRS-N-Serie soll durch die elektrische Kommunikation mit dem YTDS-Steuermodul verbunden sein, um die Messung und Steuerung jeder Lampe zu erreichen, durch die Einstellung des Reglers können mehrere Steuermodi erreicht werden, während der Arbeitszustand jeder Lampe gemessen wird.
